Vic2000

PROGRAMADOR DE CICLOS TERMICOS

- Capacidad de memoria de 20 programas de 40 pasos
- Entrada analógica para PT100 (a 3 hilos)
- 8 entradas digitales
- 8 salidas a relé
- Calentamiento / enfriamiento independiente con el control del PID.
- 2 salidas analógicas 4-20mA, 0-10V
- 2 líneas seriales: RS232 y RS485
- Doble modalidad de funcionamiento
- Panel frontal con displays, leds y teclado incorporado

Vic2000 es un programador utilizado para la automación de autoclaves, máquinas de tintorería a presión o atmosféricas, control del ciclo térmico de máquinas e instalaciones industriales. El instrumento posee una interface operador estudiada para facilitar la comprensión de los comandos. Cuenta con un panel frontal hermético, con un teclado que íntegra dispositivos sensibles a la presión de las teclas. Los datos son visualizados en el display a Leds rojos (temperatura y tiempo) y en el display LCD para la visualización de los menú de programación, configuración y ejecución de los ciclos térmicos.

Características a nivel Software:
Posibilidad de memorizar 20 programas de 40 pasos cada uno en la memoria eeprom, con el auto retención de los datos. Menú guía para la programación y configuración (en 5 idiomas). Regulación de los parámetros P.I.D con el programador en ejecución.

Características a nivel hardware:
- Tensión: 220Vac 50/60 Hz (otras bajo pedido)
- Entradas digitales: 5 pre-configuradas: start/stop, wait (espera), salta paso, bloque modulación, alarma externa.
- Salidas: 8 a relé
- Entradas analógicas: 1 entrada sonda PT100 a 2 o a 3 hilos
- Salidas analógicas: 2 (4 - 20mA y 0 -10V)
- Líneas seriales: 2, utilizadas en el modo siguiente:
Serial 1: Rs232 para el enlace a un PC o a dataloger
Serial 2: Rs485 para la centralización y/o supervisión
- Teclado a matriz línea / columna 2x8 integrado en policarbinato con protección conforme a la normativa IP65
- Visualización 8 dígitos 0,5" a Led rojos (visualización de la temperatura y tiempo) 1 LCD a matriz alfanumérica 2 líneas x 16 caracteres (menú guía)
- Contactos del relé 250V 8A (cosfì de 1)
- Retención datos con batería a litio sustituible (duración máxima 5 años)
- Reloj interno con gestión automática y retención de los datos con el instrumento apagado
- Datos configuración en memoria eeprom con retención datos con el instrumento apagado y en ausencia de la batería.
- Datos programas en memoria eeprom con retención datos con el instrumento apagado y en ausencia de la batería.

Modalidad de funcionamiento:

Modalidad 1: calentamiento / enfriamiento con el control independiente del P.I.D. Control de 32 funciones máquina utilizando las 5 salidas (FUNCIONES) en combinación binaria para el interfaz con cualquier PLC.

Modalidad 2: (programador estándar): Calentamiento / enfriamiento con el control independiente del P.I.D, comando para el llenado, la descarga, la llamada a operador, comando sentido de rotación y tiempo de pausa, planteamiento junto al ciclo térmico, el set de la velocidad del motor principal (circulación baño) expresado en porcentaje.

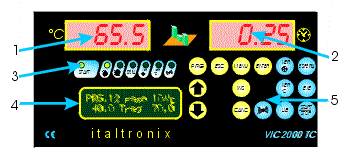

Panel frontal Vic2000

1) Display a led 7 segmentos
Compuesto de 4 cifras 0,5" para la visualización de la variable (temperatura)
NOTA: la variable temperatura es visualizada con los décimos de grado.

2) Display a led 7 segmentos
Compuesto de 4 cifras 0,5" por la visualización de la segunda variable (tiempo)

3) Display de programación/visualización de los menús y de los parámetros del instrumento. Todo los otros datos (menú, introducción datos, programación parámetros, etc) serán visualizados por medio del comando del operador o definidos por el programa interno del instrumento, en el display LCD alfanumérico a 2 líneas de 16 caracteres.

4) Luces espía de estado y de funcionamiento
En el panel a frontales 5 espías (a led) revelan constantemente el estado de las salidas del instrumento (calentamiento, enfriamiento, estado de espera "WAIT", estado de ejecución "START", estado de alarma).

5) Teclado para la programación y la ejecución de ciclos térmicos.
La programación, se realiza utilizando el menú que, visualizado en el display LCD, guía el procedimiento a la introducción de los datos. Las teclas de color amarillo vienen utilizadas para la programación y configuración, las teclas de color azul para la elección y la ejecución de los ciclos térmicos.
El acceso a la programación de los ciclos, a través de la librería programas, podrá ser protegido por una password a discreción del instalador o del usuario.
